正谷液壓沖孔機使用指南

收到貨后檢查機器在運輸過程中是否有損傷，請及時與廠家聯系。



第一步，首先準備好液壓油，（建議用長城68#液壓油），60缸25升，80缸40升，100缸55升，然后把機器后面油站的油箱蓋打開，灌注到油表紅線上面5~9的標尺即可。



第二步，接上電源，三線（380V）的接三根火線，兩線（220V）接一根火線一根零線 ， 然后在前面的控制器按“啟動”，再按“手動”，接著再按“上升”，先把液壓缸柄升到頂部。

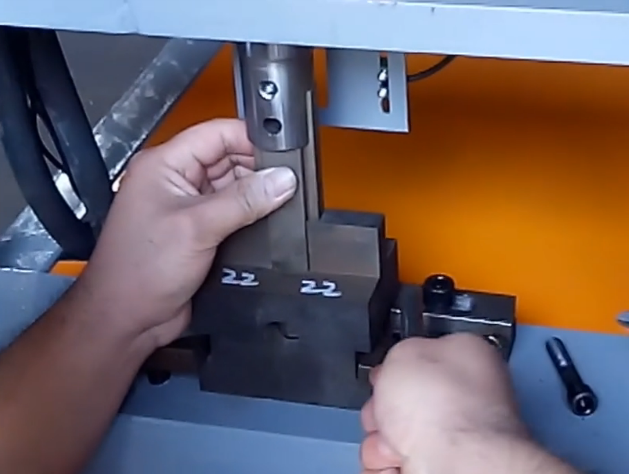

第三步，裝模具，（裝模具前先切斷電源），把模具放到工作臺，拔起模具刀柄上下拔動，并與液壓缸柄調至垂直，隨后把刀柄與液壓缸柄用螺絲連接，然后固定模體。（這個很重要，應多操作幾次，垂直與否直接關系到模具的壽命）



沖弧口操作：

1、連接電源，按“啟動” ~“手動”，再慢慢點按“下降”，到底部后再慢慢點按“上升”，來回幾次，觀察模具是否與液壓缸柄垂直貼合。



2、完成模具調教步驟后，開始調教行程，先把缸柄升至頂部，之后按“沖弧”，這時候會看到與沖弧相應的紅燈會亮起，然后按“下降”（這個時候先說明沖弧模具的刀具有上下兩個菱形刀口），當上面的刀口剛好裸露的時候，這個位置便是模具需要行程的頂部位置，那么先找到缸柄后面的三粒感應器最上面的那一粒，使之與缸柄伸出來的螺絲盡量靠近，并使感應器的紅燈亮起，然后固定感應器。



3、再點按“下降”，當兩個刀口完全裸露在管材入口的圓孔（或方孔）并盡量居中的時候，這個位置也就是行程的中部（起始）位置，然后調整中間那粒感應器使其紅燈亮起并固定。再點按“下降”，當下面的刀口剛好埋沒在模體下部的時候，此位置便是行程的底部位置了，再調整最下面的感應器，紅燈亮起后固定。那么行程調教完成。



4、然后按“自動”，相應的紅燈會在控制面板的上部亮起，這時候便可以使用腳踏開關了，踩踏一次，機器會完成一次從—中部位置~最下部位置~最上部位置~中部位置—的行程，再踩踏讓機器和模具無負荷的情況下運行幾次，確認無誤后便可以進行管材工作了。
